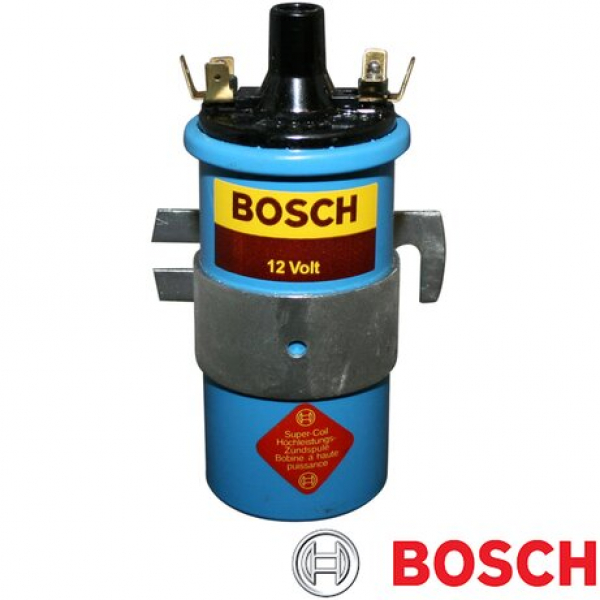

Die blaue Bosch Zündspule ist eine klassische Hochspannungszündspule für 12-Volt-Zündanlagen mit Kontaktzündung. Sie wird seit vielen Jahren in zahlreichen europäischen Fahrzeugen eingesetzt, insbesondere in Oldtimern mit 4-Zylinder-Ottomotor, und ist auch im Umfeld luftgekühlter VW-Motoren weit verbreitet.
Technische Merkmale
- Betriebsspannung: 12 V, Nennspannung 14 V
- Primärwiderstand: ca. 3 Ω, für Zündanlagen ohne externen Vorwiderstand geeignet
- Sekundärwiderstand: ca. 10,5 kΩ (abhängig von der Bauausführung, typische Messwerte)
- Spulentyp: Epoxid-vergossene Rundspule im Stahlgehäuse
- Füllung: nicht ölgefüllt, daher unempfindlich gegen schräge oder liegende Montage
- Anschlüsse: Klemme 15 (+), Klemme 1 (−) sowie zentraler Hochspannungsanschluss
- Auslegung: für kontaktgesteuerte Zündanlagen und einfache elektronische Nachrüstzündungen mit Spulenwiderstand ab ca. 3 Ω
Einsatzbereich
Die blaue Bosch Zündspule ist für viele klassische 12-V-Fahrzeuge mit 4-Zylinder-Motor vorgesehen, bei denen eine Zündspule mit integriertem Vorwiderstand und einem Primärwiderstand im Bereich von etwa 3 Ω eingesetzt wird. Dazu gehören je nach Herstellerangabe verschiedene europäische Oldtimer, zum Beispiel Modelle von Porsche, Alfa Romeo, BMW, Fiat, Ford, Opel und weiteren Herstellern.
Sie eignet sich besonders für klassische Vergasermotoren, die mit konventionellen Unterbrecherkontakten oder einfachen kontaktgesteuerten Transistorzündungen betrieben werden. In vielen Fällen kann sie ältere Bosch-Zündspulen mit vergleichbarer Spezifikation direkt ersetzen, sofern die elektrischen Kennwerte übereinstimmen.
Hinweise zur Verwendung
- Nur in 12-V-Bordnetzen einsetzen, bei denen der vorgesehene Primärwiderstand der Zündspule etwa 3 Ω beträgt.
- Bei Verwendung mit Nachrüstzündungen ist die Kompatibilität mit den Vorgaben des Zündmodul-Herstellers zu prüfen.
- Nicht für Hochleistungszündanlagen ausgelegt, die ausdrücklich niederohmige Spulen mit weniger als 1 Ω verlangen.
- Beim Einbau auf eine saubere Masseverbindung, korrekte Verkabelung der Klemmen 15/1 sowie einen einwandfreien Sitz des Hochspannungskabels achten.
